Cuando un fabricante necesita equipar diez, veinte o cincuenta maquinas identicas, el reto ya no es disenar bien un cuadro electrico. El reto real es que el cuadro numero 37 se comporte exactamente igual que el numero 1, que el electricista que lo instale en planta encuentre los mismos colores de cable, los mismos bornes numerados y el mismo criterio de proteccion que en el resto de la serie. Esa coherencia, que parece un detalle menor desde una oficina tecnica, es la diferencia entre una linea de produccion que arranca sin sobresaltos y una que acumula incidencias durante meses.
El problema aparece cuando la fabricacion en serie se trata como si fuera fabricacion unitaria repetida. Se disena un cuadro, se aprueba, y luego se replica a mano confiando en la memoria del montador o en un plano que no recoge todos los matices. El resultado son pequenas variaciones que, multiplicadas por veinte o treinta unidades, se convierten en un problema de mantenimiento a largo plazo: repuestos que no son intercambiables, esquemas que no coinciden con la realidad del cuadro y tiempos de parada que se alargan porque nadie sabe con certeza que hay dentro de cada armario.
¿Buscas directamente el servicio? Conoce cómo trabajamos en fabricación de cuadros eléctricos en serie.
Como cuadrista con mas de veinte anos de trabajo en el sector electrico e industrial, en Bitt Ingenieria hemos visto ese problema desde el otro lado: el de fabricantes que llegan con la necesidad de equipar una linea completa de maquinas y necesitan que cada cuadro salga identico, probado y documentado. Este articulo explica como se disena, normativiza y fabrica una serie de cuadros electricos con la fiabilidad que exige una planta que no puede permitirse que una sola unidad falle por ser distinta a las demas.
Que son los cuadros electricos en serie y por que no es lo mismo que fabricar uno solo?
Un cuadro electrico en serie es aquel que se fabrica siguiendo un unico esquema tecnico validado, pero en multiples unidades destinadas a maquinas o instalaciones equivalentes. La diferencia con un cuadro unico no esta en el tamano del proyecto, sino en el nivel de exigencia que se traslada a cada fase: el diseno tiene que anticipar variaciones de montaje, la documentacion tiene que servir para la unidad diez igual que para la unidad uno, y las pruebas tienen que repetirse de forma sistematica en cada ejemplar, no solo en el primero.
Esto obliga a pensar el proyecto de otra manera desde el primer boceto. No basta con que el cuadro funcione: tiene que ser reproducible. Esto implica estandarizar referencias de componentes, fijar criterios de cableado que no dependan de la interpretacion de quien monta esa unidad concreta, y dejar todo recogido en un esquema que sirva de patron para el resto de la serie.
La consecuencia practica es que, cuando se hace bien, el mantenimiento de la instalacion se simplifica enormemente. Si una maquina de la linea diez sufre una averia, el tecnico de planta puede acudir al esquema del cuadro numero uno y encontrar exactamente la misma disposicion, los mismos codigos de terminal y la misma logica de proteccion. Esa previsibilidad es, en gran medida, el verdadero valor que aporta un cuadrista especializado en produccion en serie.
Cuando conviene fabricar cuadros electricos en serie en lugar de unidades sueltas?
No todos los proyectos necesitan este enfoque. Fabricar en serie tiene sentido cuando existe un numero significativo de maquinas o instalaciones equivalentes que van a compartir el mismo diseno electrico, y cuando la empresa necesita garantizar que ese diseno se mantenga estable a lo largo de toda la produccion, incluso si esta se extiende en el tiempo o se reparte entre distintos destinos.
Tambien conviene cuando el fabricante de la maquina quiere delegar por completo la parte de cuadro electrico en un proveedor especializado, para poder centrarse en la mecanica y la puesta en marcha de su propio equipo, sabiendo que cada unidad que reciba estara probada y lista para integrarse sin ajustes de ultima hora.
Este servicio encaja si:
- Un fabricante de maquinaria necesita equipar varias unidades de un mismo modelo con cuadros electricos identicos y validados.
- Una planta industrial esta ampliando lineas de produccion replicando equipos ya existentes.
- Un cliente internacional, como ocurre con fabricantes franceses del sector, necesita que la fabricacion del cuadro se haga en Espana bajo un mismo criterio tecnico para todas las unidades.
- Se requiere sustituir varios cuadros antiguos de una misma linea por versiones actualizadas, manteniendo compatibilidad entre ellas.
- El proyecto exige trazabilidad completa: saber que componentes lleva cada unidad concreta y en que fecha se fabrico y probo.
Como se disena el esquema tecnico que despues se replica en cada unidad?
Todo empieza con un esquema electrico que no se disena para una maquina, sino para una familia de maquinas. En esta fase, el equipo de ingenieria de Bitt trabaja junto al cliente para entender los requisitos de potencia, las senales de control, los automatismos que va a llevar la maquina y las condiciones ambientales donde va a operar cada cuadro.
A partir de ahi se define la arquitectura del cuadro utilizando componentes de gama industrial, muchos de ellos de Schneider Electric, con quien Bitt Ingenieria trabaja como partner oficial. Esta relacion permite disponer de referencias estables y disponibles, algo critico cuando se va a fabricar la misma unidad muchas veces: un componente que se descatalogue a mitad de serie puede obligar a rehacer parte del diseno, por lo que la eleccion de fabricante y familia de producto se hace pensando en la continuidad de toda la produccion.

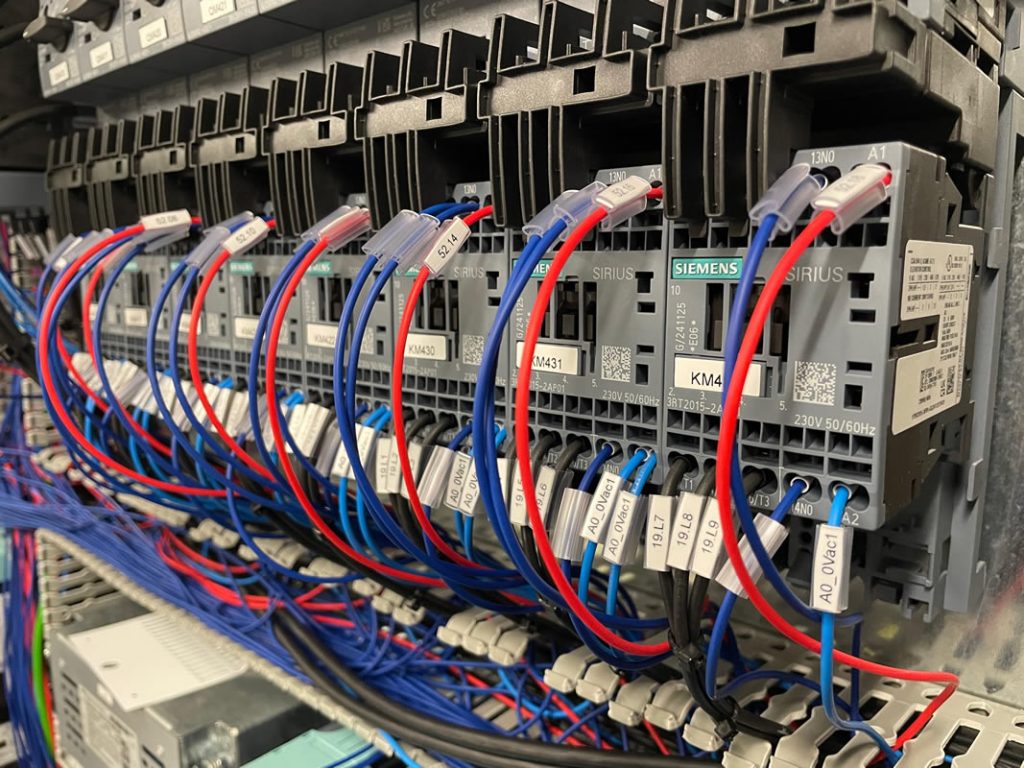

El esquema final incluye no solo el plano electrico, sino tambien la disposicion fisica de los componentes dentro del armario, la numeracion de cada borne y cada cable, y las referencias exactas de cada elemento. Esta documentacion se convierte en el patron de fabricacion: cualquier persona del taller que reciba ese esquema debe poder montar el cuadro sin necesidad de interpretar decisiones que no estan escritas.
Este trabajo de ingenieria previa es, probablemente, el que menos se ve desde fuera y el que mas condiciona el exito de toda la serie. Puedes conocer mas sobre como se aborda esta fase de diseno en diseno industrial de Bitt Ingenieria, donde se detalla el enfoque de ingenieria que sostiene despues todo el proceso de fabricacion.
Que normativa aplica a la fabricacion de cuadros electricos en serie?
La fabricacion de cuadros electricos, ya sea unitaria o en serie, se rige por normativa de conjuntos de aparamenta de baja tension, que establece requisitos de diseno, verificacion y ensayo para garantizar la seguridad de las personas y la fiabilidad de la instalacion. Cuando se trabaja en serie, esta normativa se convierte en el marco que permite justificar que todas las unidades cumplen los mismos requisitos, no solo la primera que se ensayo.
Esto implica que el diseno del cuadro debe considerar aspectos como las distancias de aislamiento, la capacidad de las canalizaciones internas para disipar el calor generado, el grado de proteccion del armario segun el entorno donde vaya a instalarse, y la coherencia entre la potencia instalada y la capacidad real del cuadro. Todos estos criterios se fijan una vez en el diseno inicial y se mantienen constantes durante toda la serie, precisamente para evitar que cada unidad se convierta en un caso particular.
Ademas de la normativa tecnica, en proyectos que se destinan a otros paises, como ocurre con clientes franceses, hay que tener en cuenta requisitos de marcado y documentacion que acompanan al cuadro en su transporte e instalacion final. Un cuadrista con experiencia en fabricacion en serie no solo conoce esta normativa, sino que la incorpora al proceso de diseno desde el primer boceto, evitando correcciones tardias cuando ya hay varias unidades fabricadas.
Como se controla la calidad y las pruebas en una produccion a gran escala?
En una serie de cuadros electricos, el control de calidad no puede depender de revisar solo el primer ejemplar. Cada unidad que sale del taller pasa por un proceso de verificacion que comprueba continuidad de circuitos, correcta polaridad, ausencia de cortocircuitos y funcionamiento de las protecciones instaladas. Este proceso se repite de forma sistematica, unidad por unidad, siguiendo el mismo protocolo que se definio para el primer cuadro validado.
La ventaja de trabajar con un patron de diseno claro es que las pruebas tambien se estandarizan: se sabe exactamente que se debe medir, en que punto del cuadro y que valor se espera obtener. Esto reduce el margen de error humano y permite detectar rapidamente si alguna unidad se desvia de lo esperado, antes de que salga del taller y llegue a la planta del cliente.
| Fase | Que se verifica | Por que importa en una serie |
|---|---|---|
| Revision de cableado | Continuidad y polaridad de cada circuito | Evita errores que se repetirian en toda la serie si no se detectan a tiempo |
| Prueba funcional | Respuesta de automatismos y protecciones | Garantiza que cada cuadro se comporta igual ante el mismo estimulo |
| Verificacion documental | Coincidencia entre esquema y montaje real | Facilita el mantenimiento futuro en cualquier unidad de la serie |
Esta fase de pruebas es tambien la que da tranquilidad al cliente final: cuando recibe una unidad, sabe que ha pasado exactamente el mismo control que las anteriores, y que si algo funciona bien en el cuadro numero cinco, funcionara igual en el numero veinte.
Como es el proceso de montaje en gran escala en Bitt Ingenieria?
Una vez validado el esquema y superadas las primeras pruebas, el montaje en serie se organiza como un proceso repetible en el taller. Cada unidad sigue el mismo orden de montaje: primero la estructura y los elementos de potencia, despues el cableado de control, y finalmente el etiquetado y la revision final. Este orden no es casual: minimiza errores y permite que, si se detecta un problema en una unidad, se pueda revisar de inmediato si ese mismo problema podria afectar a las siguientes.
La planificacion de la produccion tambien es distinta cuando se fabrica en serie. Hay que coordinar la llegada de materiales para que no falten componentes a mitad de lote, organizar el espacio de taller para tener varias unidades en distintas fases de montaje simultaneamente, y establecer un ritmo de entrega que se ajuste a las necesidades del cliente, que en muchos casos va instalando las maquinas de forma progresiva en su propia planta.
Este servicio encaja si:
- Un fabricante necesita recibir los cuadros en lotes escalonados, a medida que va montando sus maquinas.
- Se requiere que todas las unidades de la serie mantengan exactamente la misma disposicion interna para facilitar el mantenimiento posterior.
- El proyecto implica coordinacion con un cliente en otro pais, donde el transporte y la documentacion de cada unidad deben estar perfectamente organizados.
- Se necesita un unico interlocutor tecnico que resuelva dudas de instalacion en cualquier unidad de la serie, no solo en la primera entregada.
Este enfoque de produccion organizada es el mismo que sostiene otros servicios de ingenieria de Bitt, como los que se explican en ingenieria y automatizacion industrial, donde el criterio de trabajo sistematico se aplica tambien a proyectos de automatizacion completos.
Ejemplos reales: Boissif, Tejidos Royo y Raoul
La fabricacion de cuadros electricos en serie no es un ejercicio teorico para Bitt Ingenieria: forma parte del trabajo habitual con fabricantes que necesitan equipar varias maquinas con el mismo criterio tecnico. Con Boissif, fabricante frances, el trabajo se ha centrado en producir cuadros electricos que acompanan a maquinaria destinada a distintas instalaciones, manteniendo en todas ellas la misma logica de diseno y el mismo nivel de verificacion antes de su envio.
Con Raoul, tambien con presencia en Francia, la colaboracion ha seguido un esquema similar: el cliente aporta los requisitos funcionales de su maquinaria y Bitt Ingenieria se encarga de traducir esos requisitos en un esquema electrico replicable, fabricando despues cada cuadro con la misma exigencia de calidad que el primero, de forma que el cliente pueda integrar cada unidad en su linea de produccion sin sorpresas.
En el caso de Tejidos Royo, empresa del sector textil, la necesidad ha estado ligada a mantener la coherencia electrica entre distintas lineas de produccion dentro de la propia planta, de manera que el mantenimiento de los equipos electricos se pueda gestionar con criterios comunes independientemente de en que parte de la instalacion se encuentre cada maquina. Estos proyectos comparten un mismo fondo: la necesidad de que un cuadrista externo entienda el proceso productivo del cliente lo suficiente como para disenar algo que se pueda repetir sin perder fiabilidad.
Bitt Ingenieria, el cuadrista que garantiza que cada unidad sea igual a la primera
Fabricar cuadros electricos en serie exige algo mas que capacidad de taller: exige un metodo de ingenieria que se mantenga estable desde el primer esquema hasta la ultima unidad entregada. En Bitt Ingenieria, con mas de veinte anos de trabajo en el sector electrico, electronico y de automatizacion industrial en Valencia, y como partner oficial de Schneider Electric, este metodo se aplica de la misma forma tanto en proyectos de una sola maquina como en series completas para fabricantes nacionales e internacionales.
El valor de trabajar con un cuadrista que entiende la logica de la produccion en serie no se ve en la primera unidad, que suele salir bien casi siempre. Se ve en la unidad quince, en la treinta y en la que se fabrica meses despues cuando el cliente pide una ampliacion de su linea: si el esquema, la documentacion y el criterio de montaje se mantuvieron estables desde el principio, esa nueva unidad se integra sin friccion en el resto de la instalacion.
Si tu empresa necesita fabricar varios cuadros electricos identicos para equipar una linea de maquinaria, ampliar una planta o dar soporte a un cliente que exige coherencia tecnica entre unidades, puedes revisar el enfoque de trabajo en diseno industrial de Bitt Ingenieria y contacta con el equipo tecnico para plantear los detalles concretos de tu proyecto.
